Пластины для теплообменников

 Пластины для теплообменников марок;

РИДАН (НН), TRANTER/ТРАНТЕР (GX,GC,GL), SWEP/РоСВЕП (GX,GC,GL), FUNKE/ФУНКЕ (FP), SIGMA ,SONDEX (S), Кельвион (GEA) Машимпэкс (VT,NT, NX), DANFOSS/ДАНФОСС (XG, XGC, HH), ТПлР (S), ARES,ТР, ТИЖ, ТАР, TL Промэнерго, и многих других производителей.

 В нашей компании вы всегда можете приобрести пластины для теплообменников Российских и зарубежных производителей по разумным ценам с минимальными сроками поставки и с доставкой продукции по России.



пластины для теплообменниковПластины

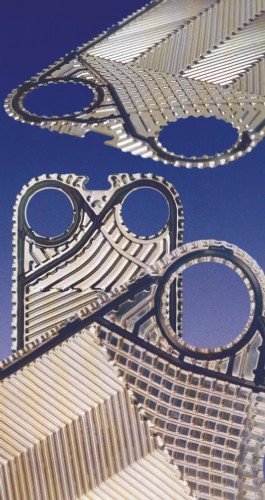

Пакет пластин состоит из пластин с идущей по краю и вокруг отверстий канавкой. Число и размер пластин зависит от необходимых тепловых характеристик. Возможно использование пластин из нержавеющей стали или титана, в зависимости от условий эксплуатации.

Прокладки

В канавке пластины имеется специальная прокладка. Ее задача заключается в предотвращении смешивания сред и утечки наружу.

Выбор прокладок зависит от рабочих сочетаний температуры, химической устойчивости и других возможных условий, которые следует учитывать при заказе.

Материалом прокладок может быть Viton, Nitril или EPDM.



Подробнее  о прокладках вы можете узнать перейдя на страницу Прокладки для теплообменников>>>

                     прайс

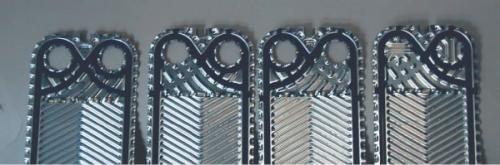

Типы пластин:

 1
 2   Первая пластина с прокладкой - все порты закрыты кольцевым уплотнением
 3   Левая пластина с прокладкой-L-левый порт открыт-правый порт закрыт
 4   Правая пластина с прокладкой-R-правый порт открыт-левый порт закрыт
 конечная пластина   Оконечная пластина с прокладкой
 жесткая пластина   Термически длинная пластина-H (жесткая)
 мягкая пластина   Термически короткая пластина-L (мягкая)

В большинстве пластинчатых теплообменниках  ТРАНТЕР, СВЕП, SONDEX, РИДАН, ТПлР, Геа Машимпэкс и др. используются следующие виды уплотнений:

  • Клеевые прокладки
  • Прокладки «Sonder Snap»
  • Прокладки «Sonder Lock»
  • Прокладки «Hang-on»

 001

Прокладка «Sonder Snap»

 002

Прокладка «Sonder Lock»

 003

Прокладка «Hang-on»

правые и левые пластины

     Правые/левые пластины

Пластины SONDEX имеются такую конструкцию, которая допускает использование их в качестве правых или левых пластин. Для этого пластины надо просто повернуть на 180°. (Исключением являются теплообменники S1, S53 и SF52, которые являются «диагональными». У них правые и левые пластины отличаются).

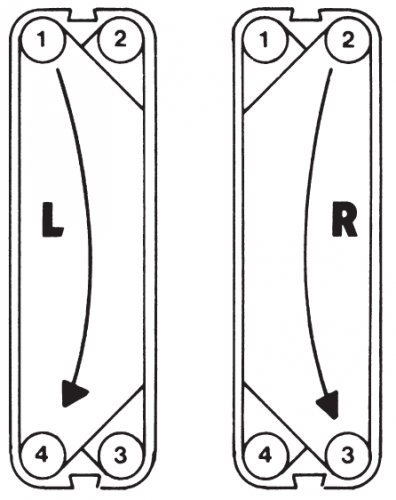

Правые и левые пластины:
В правых пластинах поток идет из отверстия 2 в отверстие 3 или, наоборот, из отверстия 3 в отверстие 2.
В правых пластинах поток идет из отверстия 1 в отверстие 4 или, наоборот, из отверстия 4 в отверстие 1.
Открытие отверстий в угловых блоках описано в «кодовых обозначениях пластин». Например, 1234 означает, что все угловые отверстия открыты.
Каждая пластина имеет следующие отличительные признаки: конфигурация прокладки, отверстиями, выбитым на пластине,  исполнение – термически длинная или короткая.

















Наименование материалаОбозначение (номер) материалаРоссийский аналог материалаРоссийский нормативный документ
Пластина теплообменнаяAISI 30408Х18Н10ГОСТ 5632-72
AISI 31603Х17Н14М3ГОСТ 5632-72
SMO 25410Х17Н13М2ТГОСТ 5632-72
Hastelloy C 276ХН65МВГОСТ 5632-72
Titan Grate 1(G1)ВТ 1-0ГОСТ 22178-76
ПрокладкаEPDMИРП-1376ТУ 38.0051166-98
NBR (Nitril)ИРП-1078ТУ 2512- 046- 00152081- 2003
FPM (Viton)ИРП-1287НТАТУ 38.0051166-98









В нашей компании вы можете приобрести оригинальные пластины для теплообменников по выгодным ценам и срокам поставки.
